IPC洗地机CT160 电路板系统换新步骤
- 2017-03-17 12:53:00
- 奥仕洁-小编 原创
- 6226
CT160 电路板系统修理包 KTRI01970 所包含的配件如下(对应上图序号)
1、新的控制面板
2、新的钥匙开关
3、新的刷盘控制盒
4、新的行走控制盒
5、新的继电器(控制行走控制盒)
6、安装期间会用到的螺丝和端子
7、电源连接线
8、控制盒用的新线束
9、脚踏开关电位器
10、新的支板 操作步骤如下:
一、打开机器前盖,方便查看电路系统。断电,将所有拆下的线进行编号标注,拆下旧式行走控制盒,旧式行走控制盒将不再使用。具体拆盒步骤 如下
1、断开连接旧式行走控制盒的正极线和负极线,这两根线都不再需要了。
2、将蜂鸣器拆下来。
3、把行走控制盒拆下来之后,将后面支板的 3 颗螺丝拧下来。
4、断开主继电器的连线。
5、将旧支板拆下来并断开以下连接:拧下把正负极线固定到支板上的螺丝;不断 开正极线,把主保险座拆下来;
(下图分别对应以上五个步骤)
二、安装

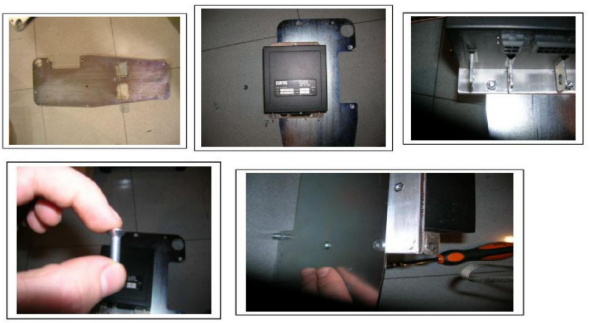

1、拿出修理包内的新支板。
2、将新支板装到机器上之前,先把新的行走控制盒用 3 个螺丝装到新的支板上。
3、将修理包内的地脚螺钉先穿过新支板。
